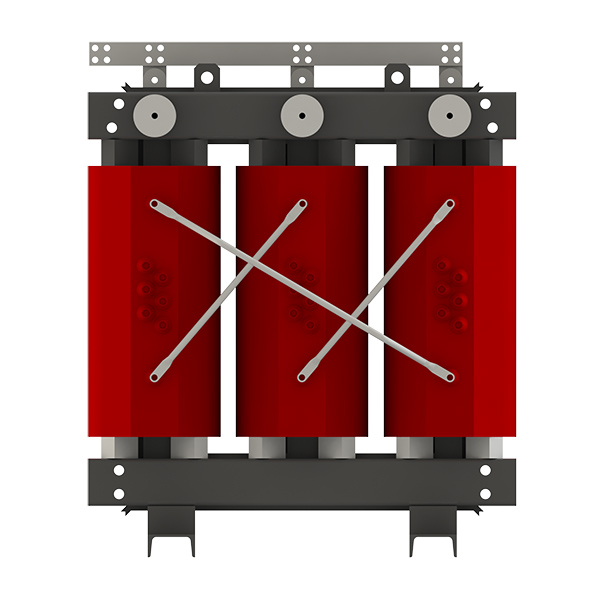

干式變壓器

產品介紹· Introduction

SC(B)12系列10KV級產品為環氧澆注無勵磁調壓干式變壓器，因應居配要求結構配備減震裝置，滿足低噪需求。本型采用帶填料的F級環氧樹脂混合料，經真空脫氣處理后，注入表面放有玻璃絲成型網格增強的線圈內干燥成型。本型產品在機械強度、電氣強度、耐熱強度方面，均有顯著的提升。絕緣材料具有阻燃、防爆、無污染性能，解決了使用單位的后顧之憂。裝置有溫度監控系統的變壓器可根據運行溫度來控制風冷系統的啟停。也可在極端溫度情況下，發出高溫警報信號、超溫跳閘信號。本型產品可選購不銹鋼、冷板噴塑、鋁合金三種材料為干變外殼，進出線可以選用上進上出，下進上出，下進下出方式。

本系列產品低損耗，低噪音，體積小，重量輕，占地空間少，安裝費用低；相較于SC(B)11系列，本型產品具有更節能、減噪特點。免維護，防潮性能好，適應高濕度和其他惡劣環境中運行。

產品特點· Features

1、阻燃、防爆、無污染

2、抗短路能力強

3、耐雷電沖擊性能好

4、維護費用低

5、損耗低，節電效果好

6、配備減震裝置

訂貨須知· Notice To Order

1、產品型號

2、額定容量

3、電壓組合

4、調壓范圍

5、頻率

6、聯結組別

7、短路阻抗

8、干變外殼尺寸、材質

9、進出線方式

10、特殊要求，需注明確認

10kV級SC(B)型干式變壓器

產品標準：GB 20052-2020 GB/T 1094.11-2022 GB/T 10228-2015
額定高壓：10(11、10.5、6.6、6.3、6)kV
聯結組別: Dyn11或Yyn0
額定低壓：0.4kV
絕緣水平：LI75AC35/AC3

SCB12干式變壓器參數表 Table of SCB12 series dry type transformer parameters

額定容量 Rated power (kVA)	短路阻抗 Short-circuit impedance (%)	空載損耗 No-load loss (W)	負載損耗 Load loss (W)	本體尺寸 Transformer dimensions 寬×深×高 Width/ Depth/ Height	外殼尺寸 Shell dimensions 寬×深×高 Width/ Depth/ Height	軌距 Rail gauge di×d2
30	4	150	760	780×500×628	1400×1200×2200	300×400
50	4	215	1070	850×700×706	1400×1200×2200	400×600
80	4	295	1480	890×800×796	1400×1200×2200	400×700
100	4	320	1690	900×900×856	1400×1200×2200	400×800
125	4	375	1980	920×900×876	1400×1200×2200	400×800
160	4	430	2280	930×900×916	1400×1200×2200	400×800
200	4	495	2710	940×950×986	1400×1200×2200	450×850
250	4	575	2960	950×950×1057	1400×1200×2200	450×850
315	4	705	3730	1000×1000×971	1700×1300×2200	660×900
400	4	785	4280	1020×1000×1016	1700×1300×2200	660×900
500	4	930	5230	1140×1050×1049	1700×1300×2200	660×950
630	6	1040	6400	1230×1100×1086	1900×1400×2200	660×1000
800	6	1215	7460	1300×1100×1045	1900×1400×2200	820×1000
1000	6	1415	8760	1400×1100×1105	1900×1400×2200	820×1000
1250	6	1670	10370	1420×1200×1200	1900×1400×2200	820×1100
1600	6	1960	12580	1460×1200×1268	2200×1700×2200	820×1100
2000	6	2440	15560	1560×1200×1330	2200×1700×2200	820×1100
2500	6	2880	18450	1660×1300×1463	2200×1700×2200	820×1200

SCB14干式變壓器參數表 Table of SCB14 series dry type transformer parameters

額定容量 Rated power (kVA)	短路阻抗 Short-circuit impedance(%)	空載損耗 No-load loss (W)	負載損耗 Load loss (W)	本體尺寸 Transformer dimensions寬×深×高Width/ Depth/ Height	外殼尺寸 Shell dimensions寬×深×高Width/ Depth/ Height	軌距 Rail gauge di×d2
30	4	130	685	810×500×638	1400×1200×2200	300×400
50	4	185	965	880×700×786	1400×1200×2200	400×600
80	4	250	1330	910×800×808	1400×1200×2200	400×700
100	4	270	1520	930×900×856	1400×1200×2200	400×800
125	4	320	1780	930×900×866	1400×1200×2200	400×800
160	4	365	2050	960×900×936	1400×1200×2200	400×800
200	4	420	2440	970×950×956	1400×1200×2200	450×850
250	4	490	2665	980×950×1003	1400×1200×2200	450×850
315	4	600	3355	1040×1000×1016	1700×1300×2200	660×900
400	4	665	3850	1060×1000×1026	1700×1300×2200	660×900
500	4	790	4705	1170×1050×1026	1700×1300×2200	660×950
630	6	885	5760	1280×1100×1051	1900×1400×2200	660×1000
800	6	1035	6715	1330×1100×1085	1900×1400×2200	820×1000
1000	6	1205	7885	1390×1100×1155	1900×1400×2200	820×1000
1250	6	1420	9335	1440×1200×1230	1900×1400×2200	820×1100
1600	6	1665	11320	1530×1200×1301	2200×1700×2200	820×1100
2000	6	2075	14005	1620×1200×1396	2200×1700×2200	820×1100
2500	6	2450	16605	1690×1300×1508	2200×1700×2200	820×1200

SCB18干式變壓器參數表 Table of SCB18 series dry type transformer parameters

額定容量 Rated power (kVA)	短路阻抗 Short-circuit impedance (%)	空載損耗 No-load loss (W)	負載損耗 Load loss (W)	本體尺寸 Transformer dimensions寬×深×高Width/ Depth/ Height	外殼尺寸 Shell dimensions寬×深×高Width/ Depth/ Height	軌距 Rail gauge di×d2
30	4	105	685	830×500×688	1400×1200×2200	300×400
50	4	155	965	890×700×786	1400×1200×2200	400×600
80	4	210	1330	920×800×828	1400×1200×2200	400×700
100	4	230	1520	940×900×876	1400×1200×2200	400×800
125	4	270	1780	950×900×883	1400×1200×2200	400×800
160	4	310	2050	970×900×956	1400×1200×2200	400×800
200	4	360	2440	980×950×986	1400×1200×2200	450×850
250	4	415	2665	990×950×996	1400×1200×2200	450×850
315	4	510	3355	1050×1000×1013	1700×1300×2200	660×900
400	4	570	3850	1070×1000×1036	1700×1300×2200	660×900
500	4	670	4705	1180×1050×1079	1700×1300×2200	660×950
630	6	750	5760	1300×1100×1051	1900×1400×2200	660×1000
800	6	875	6715	1350×1100×1100	1900×1400×2200	820×1000
1000	6	1020	7885	1420×1100×1175	1900×1400×2200	820×1000
1250	6	1205	9335	1450×1200×1250	1900×1400×2200	820×1100
1600	6	1415	11320	1540×1200×1320	2200×1700×2200	820×1100
2000	6	1760	14005	1640×1200×1416	2200×1700×2200	820×1100
2500	6	2080	16605	1710×1300×1528	2200×1700×2200	820×1200
